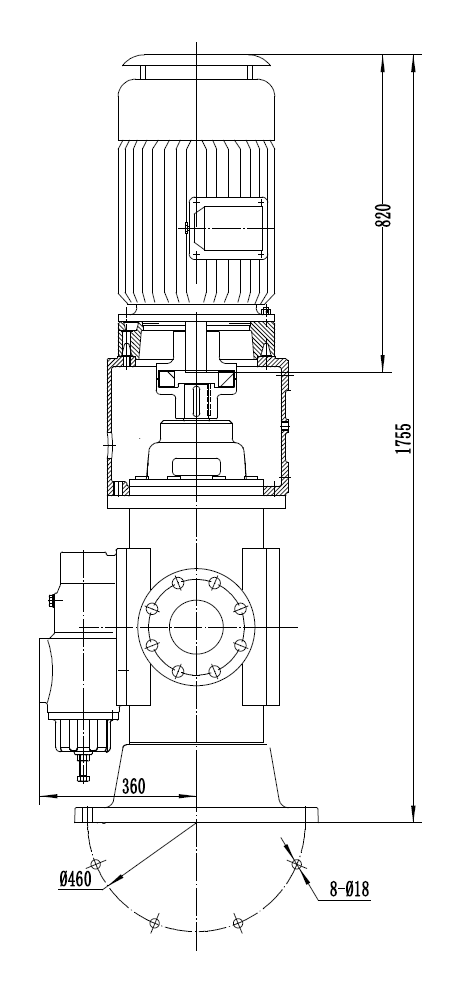

輸油螺桿泵SNS940R42U12.1W21立式三螺桿泵配22kw-4安裝尺寸圖
立式三螺桿泵的安裝說明
① 泵的吸入, 排出管路的管徑不得小于泵的進、出口口徑, 管路力求簡短, 減少不必要的損失(如彎頭等)。泵的安裝高度, 長度應保證泵工作時不超過允許的吸上真空高度。
② 管路應有管架, 泵不允許承受管路的負荷。安裝前對吸入、排出管路要清理干凈, 去掉鐵銹等臟物, 特別是焊接管路的焊渣必須徹底清除, 以免進入泵后咬死。
③吸入管路應設裝過濾器, 其濾網為40-80目, 有效過濾器面積大于吸入口徑的8-15倍。
④泵進、出口處應連接真空表(或真空壓力表)和壓力表, 以便觀察泵工作狀態。
⑤如有兩臺以上的泵并聯在同一管路上, 在泵出口處必須安裝逆止閥, 保證泵的正常工作。
⑥安裝泵的位置應寬暢, 方便檢修。將機組放在地腳螺栓的基礎上, 找正后擰緊地腳螺栓。
⑦在接好管路及確定電機轉向后接聯軸器, 聯軸器外圓同心度允差為0.1毫米, 兩聯軸器端面間隙允差為2毫米。
⑧ 機組運轉3-4小時后作最后檢查, 如無不良現象, 則認為安裝合格。
⑨ 保溫泵在泵進口方向的背面分別接有管閥1、2。泵啟動前閥1和閥2應完全打開，通入保溫用的汽（液）后，并達到規定的保溫溫度時方能開啟泵機組。若工作正常不需供保溫的汽（液）時，可關閉閥1，注意排氣閥2不能關閉。
⑩與泵聯接的進出口管道，法蘭一定要清潔，嚴禁雜質、焊渣殘留管內。
