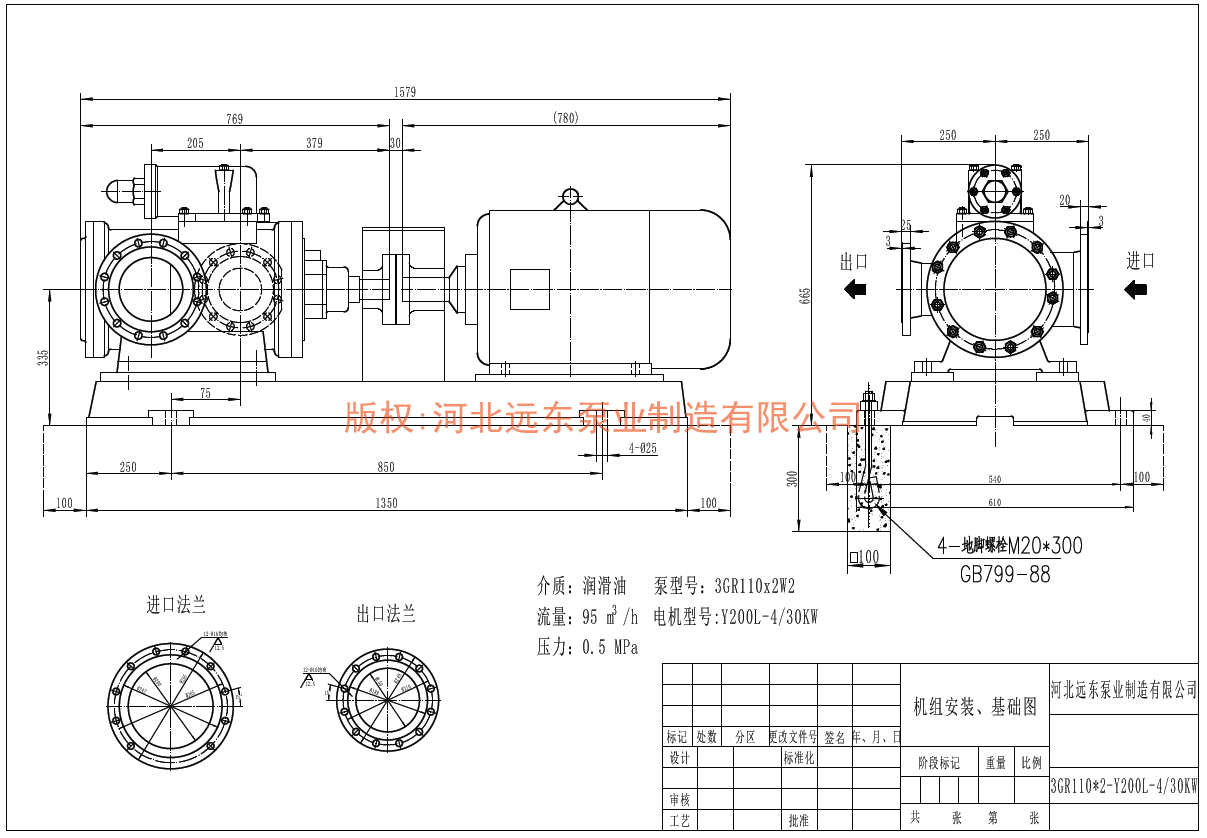

3GR110*2W2三螺桿泵配30kw-4電機安裝尺寸圖,泵重450公斤
2019-5-20 8:26:32
3GR110*2W2三螺桿泵配30kw-4電機安裝尺寸圖,該泵流量95m3/h,配用電機型號Y200L-4/30KW,壓力:0.5Mpa.該泵進口200,出口150.該三螺桿泵的吸上真空高度為4.5米
3G型三螺桿具有多種結構，一般小流量泵襯套和泵體合為一個，可以臥式和立式安裝。進油口方向可相隔90°任意安裝，軸封多數為機構密封。中等流量以上泵，襯套為一個單獨的零件固定于泵體內，螺桿軸端裝有平衡環以液力平衡其軸向力。一般結構為臥式。進油口方向亦可以相隔90°任意安裝。改變泵體后可制成立式。軸封根據情況有機械密封和軟填料密封兩種結構。
3G型三螺桿泵軸伸支承較小，應由原動機經彈性聯軸器直接驅動，不得用皮帶輪等會產生額外徑向力較大的傳動方式傳動。
應用廠家:
上海盛忻船舶設備有限公司
船用氣渦輪用滑油泵 3GR110×4W2三螺桿泵,配Y90KW-4電機,該泵流量:94m3/h,壓力:2.5Mpa
貨油泵 3GCL110×2W2三螺桿泵,配YH30KW-4電機,該泵流量:94m3/h,壓力:0.45Mpa
江蘇晨曦船舶技術服務有限公司
機油給料泵 3GR110×2W21三螺桿泵,配YB45KW-4電機
主機燃油泵 3GR110×2W21三螺桿泵,配YB18.5KW-6電機
青島斯蘭德船務公司
燃料油輸送泵 3GR110×2W2三螺桿泵,配YB30KW-4電機,該泵流量:94m3/h,壓力:0.6Mpa
潤滑油卸油泵 3GCL110×2W2三螺桿泵,配YH37KW-4電機,該泵流量:92m3/h,壓力:0.8Mpa
重油駁運泵 3GR110×2W2三螺桿泵,配Y45KW-4電機

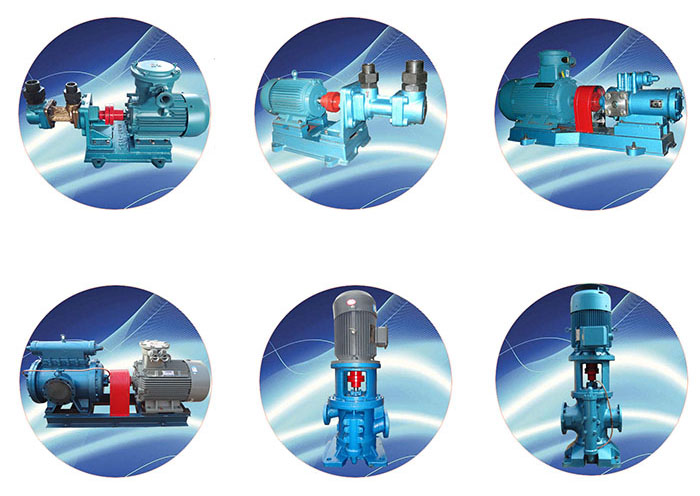

其他3G三螺桿泵圖片:
